O que é dissipador de calor e como ele protege circuitos

Descubra o que é dissipador de calor, como funciona e por que ele é essencial para proteger circuitos e componentes eletrônicos de potência.

Quando o calor vira inimigo do circuito.

Todo engenheiro que já trabalhou com eletrônica de potência conhece bem o problema: o componente esquenta além do previsto, a junção semicondutora atinge seu limite e o projeto falha antes mesmo de entrar em operação.

O calor não é apenas um efeito colateral do funcionamento de circuitos — ele é, na prática, a principal causa de degradação e falha prematura em semicondutores. Transistores bipolares, MOSFETs, tiristores e diodos de potência dissipam energia elétrica na forma de calor toda vez que conduzem corrente. Sem um caminho eficiente para essa energia sair, a temperatura sobe sem controle.

É exatamente aí que entra o dissipador de calor. Um componente simples na aparência, mas com física bem definida por trás — e com papel crítico em qualquer projeto que lide com potências acima de poucos watts.

O que é dissipador de calor e qual é sua função real?

Um dissipador de calor é um componente passivo de gerenciamento térmico. Ele é fabricado em materiais de alta condutividade — alumínio e cobre são os mais comuns — e acoplado diretamente à cápsula do componente semiconductor que se deseja proteger.

Sua geometria característica, com aletas paralelas ou radiais, não é estética, é funcional. Cada aleta aumenta a área superficial de contato com o ar, ampliando a capacidade de troca de calor por convecção.

Do ponto de vista físico, o dissipador age como um intermediário térmico, recebe o calor gerado no interior do componente e o distribui por uma superfície muito maior antes de liberá-lo para o ambiente. O resultado é uma redução significativa da temperatura de junção — o parâmetro mais crítico para a vida útil de qualquer semicondutor.

• Dissipador de calor para amplificador: solução em alumínio da Microsink

Por que a temperatura de junção importa tanto

Fabricantes de semicondutores especificam a temperatura máxima de junção (Tj máx.) nos datasheets — geralmente entre 125°C e 175°C dependendo do componente. Operar próximo ou acima desse limite não apenas reduz a vida útil do dispositivo, pode causar falha instantânea e irreversível.

A operação em temperaturas elevadas pode acelerar mecanismos de degradação dos semicondutores. O impacto na vida útil varia conforme o componente, as condições de funcionamento e os limites térmicos definidos pelo fabricante.

Em ambientes industriais de alta demanda — como os encontrados em automação, inversores de frequência e fontes chaveadas — a proteção térmica é condição básica para a confiabilidade do sistema.

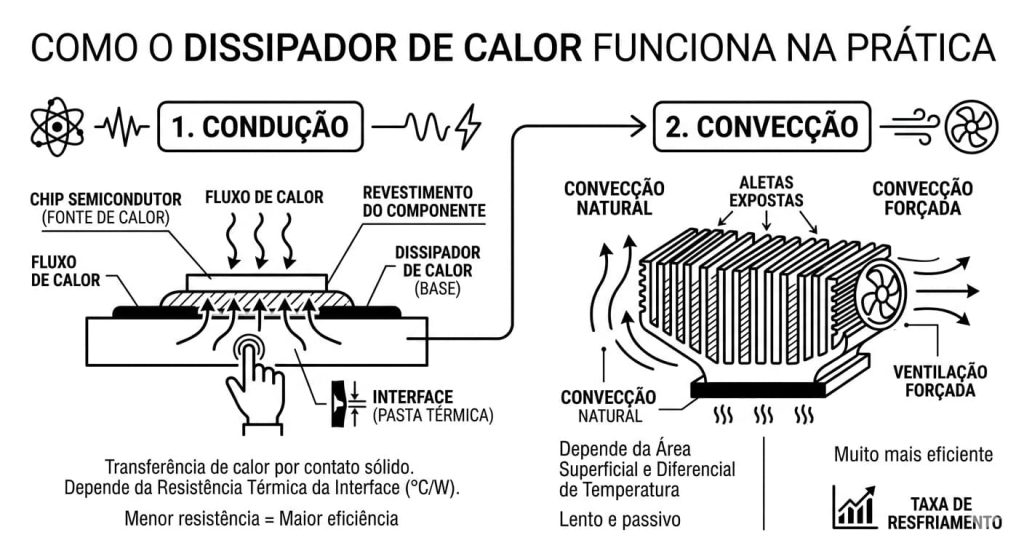

Como o dissipador de calor funciona na prática

A dissipação térmica envolve três mecanismos físicos: condução, convecção e radiação. Nos dissipadores metálicos utilizados em circuitos eletrônicos, a condução pelo material e a convecção com o ar costumam desempenhar papéis importantes, enquanto a contribuição da radiação depende das características da superfície e das temperaturas envolvidas.

O primeiro é a condução. Quando o semicondutor opera, a energia dissipada flui do chip para a cápsula do componente e, a partir daí, para o dissipador por contato sólido. Quanto menor a resistência térmica nessa interface — medida em °C/W —, mais eficiente é a transferência.

O segundo mecanismo é a convecção. Uma vez que o calor chega ao dissipador, as aletas trocam essa energia com o ar ao redor. Em dissipadores de convecção natural (sem ventilação forçada), esse processo depende do diferencial de temperatura entre o metal e o ambiente e da área superficial exposta. Com ventilação forçada, a eficiência aumenta consideravelmente.

O papel da pasta térmica e dos isoladores

Entre o componente e o dissipador, quase sempre há dois elementos intermediários: a pasta ou graxa térmica e, quando necessário eletricamente, um isolador de celeron ou polipropileno.

A pasta térmica preenche as micro-irregularidades das superfícies em contato, eliminando bolsas de ar que funcionariam como barreiras térmicas. Sem ela, a resistência de contato sobe, e boa parte da eficiência do dissipador é perdida antes mesmo de a condução começar.

Já os isoladores garantem que o dissipador, geralmente aterrado mecanicamente ao chassi, fique eletricamente isolado do componente. Esse detalhe é crítico em circuitos com potenciais elevados.

• Dissipador de calor para transistor: soluções eficientes da Microsink

Quais erros comprometem a eficiência do dissipador de calor?

Mesmo quando o dissipador de calor possui dimensões adequadas, problemas de montagem podem elevar a temperatura dos componentes. Entre os erros frequentes estão o contato irregular entre as superfícies, a fixação inadequada e a obstrução das aletas.

A aplicação incorreta da pasta térmica também interfere na transferência de calor. Uma camada excessiva ou distribuída de maneira irregular pode aumentar a resistência térmica da interface, dependendo do material utilizado.

Outro cuidado envolve o isolamento elétrico. O isolador deve atender às exigências elétricas do circuito sem comprometer excessivamente a condução térmica. Por isso, material, espessura e montagem precisam ser considerados em conjunto.

Antes de liberar um projeto, é recomendável verificar a temperatura dos componentes em condições representativas de operação. Esse teste ajuda a identificar falhas de montagem e diferenças entre o desempenho calculado e o observado.

Tipos de dissipador de calor e como escolher o certo

A escolha do modelo certo começa pelo cálculo da resistência térmica total do sistema — da junção do semicondutor até o ambiente (Rth j-a). A diferença entre a temperatura de junção máxima permitida e a temperatura ambiente, dividida pela potência dissipada, define o valor máximo de resistência térmica que o dissipador pode ter.

Os principais tipos disponíveis no mercado são:

• Perfil de alumínio extrudado: versátil, produzido em grandes comprimentos e cortado conforme a necessidade. Indicado para uma ampla faixa de aplicações, de fontes de bancada a inversores de média potência.
• Dissipador estampado em chapa de alumínio ou latão estanhado: obtido por conformação mecânica, ideal para volumes maiores e geometrias específicas. Permite customização por projeto.
• Dissipador com terminais soldáveis (PTH): concebido para montagem direta em placa de circuito impresso, reduz o tempo de montagem e melhora a rastreabilidade do processo produtivo.

A especificação correta exige atenção à resistência térmica por watt do modelo, às dimensões físicas disponíveis no layout da placa e à necessidade ou não de isolamento elétrico entre o componente e o dissipador.

Para comparar alternativas de montagem e dimensões disponíveis, consulte os modelos de dissipadores de calor da Microsink e verifique a compatibilidade com as exigências do seu projeto.

Como calcular a resistência térmica de um dissipador de calor?

A resistência térmica indica a dificuldade que o calor encontra para sair de um componente eletrônico. Expressa em °C/W, ela permite verificar se o dissipador consegue manter a temperatura de operação dentro dos limites especificados pelo fabricante.

Para estimar a resistência térmica máxima entre o dissipador e o ambiente, utiliza-se a fórmula:

Rθsa = [(Tj − Ta) / P] − Rθjc − Rθcs

Nessa expressão, Tj representa a temperatura de junção desejada, Ta é a temperatura ambiente, P corresponde à potência dissipada e as demais resistências representam os caminhos térmicos entre a junção, a cápsula e o dissipador.

Por exemplo, um componente que dissipa 20 W, com temperatura de junção de projeto de 100 °C e ambiente de 40 °C, admite resistência térmica total de 3 °C/W. Se as resistências da junção à cápsula e da interface somarem 1 °C/W, o dissipador deverá apresentar resistência térmica de até 2 °C/W, nas condições consideradas.

Esse cálculo é uma estimativa inicial. A seleção definitiva deve considerar os dados do fabricante, o fluxo de ar e as condições reais de instalação.

Dissipador de calor em alumínio versus cobre

Alumínio e cobre são os materiais mais utilizados, e a escolha entre eles envolve um equilíbrio entre desempenho térmico, peso e custo.

O cobre tem condutividade térmica cerca de duas vezes superior à do alumínio — aproximadamente 400 W/(m·K) contra 200 W/(m·K). Em aplicações onde o espaço é extremamente restrito e a potência dissipada é elevada, o cobre entrega desempenho superior.

O alumínio, por outro lado, tem menor densidade, é mais fácil de extrudar em perfis complexos e apresenta custo mais competitivo para a maioria das aplicações industriais. Por esse motivo, ele domina o mercado em volume absoluto de uso.

Para projetos em ambientes industriais de grande porte, a escolha do material e do modelo certo faz diferença direta na confiabilidade do equipamento.

• Dissipador de cobre ou alumínio: qual a melhor opção?

Quando um dissipador de calor precisa de ventilação?

Um dissipador de calor pode funcionar sem ventilador, desde que sua geometria e resistência térmica sejam compatíveis com a potência dissipada e a temperatura ambiente. Nesse caso, a troca de calor ocorre principalmente por convecção natural.

Em equipamentos com elevada geração de calor ou pouco espaço para circulação do ar, a ventilação forçada pode ser necessária. O movimento produzido por ventiladores aumenta a troca térmica, embora também exija atenção ao consumo de energia, ao ruído e à manutenção.

A escolha depende das condições de funcionamento do equipamento:

Um dissipador maior nem sempre resolve problemas de aquecimento. O posicionamento das aletas, as entradas de ar e a temperatura dentro do gabinete também influenciam o desempenho térmico.

A Microsink e a fabricação de dissipadores de calor no Brasil

Com mais de 30 anos de atuação no mercado brasileiro, a Microsink fabrica dissipadores de calor em perfil de alumínio e cobre, além de dissipadores estampados em chapa de alumínio e latão estanhado. A empresa está localizada no Parque Peruche, Zona Norte de São Paulo, e atua também na prestação de serviços de usinagem e estamparia conforme projeto do cliente.

O portfólio da Microsink inclui modelos com terminais soldáveis para montagem em PCB (PTH), fixadores de transistores, diodos e tiristores, além de isoladores de celeron e polipropileno — componentes acessórios que compõem a solução térmica completa para cada aplicação.

O suporte técnico via engenharia de aplicação está disponível desde a definição do produto até o pós-venda, o que representa uma vantagem concreta para engenheiros e técnicos em fase de especificação de projetos com componentes de potência.

O dissipador de calor certo protege mais do que o componente

Especificar corretamente o que é dissipador de calor e aplicá-lo com critério técnico vai muito além de evitar queima de semicondutores. É uma decisão que impacta a confiabilidade do sistema inteiro, o custo de manutenção e a reputação técnica do projeto.

A transferência de calor por condução e convecção é física básica — mas sua aplicação em eletrônica de potência exige conhecimento, cálculo e os componentes certos. Dissipadores com resistência térmica mal dimensionada, sem pasta, sem isolador adequado ou com geometria incompatível com o fluxo de ar do gabinete criam problemas que aparecem só no campo, longe do laboratório.

Se você está em fase de especificação de um projeto com transistores, MOSFETs, tiristores ou módulos de potência, fale com a equipe técnica da Microsink. Acesse o catálogo de dissipadores de calor, conheça os modelos disponíveis e solicite seu orçamento com suporte de engenharia de aplicação. A escolha certa começa antes do componente esquentar.
