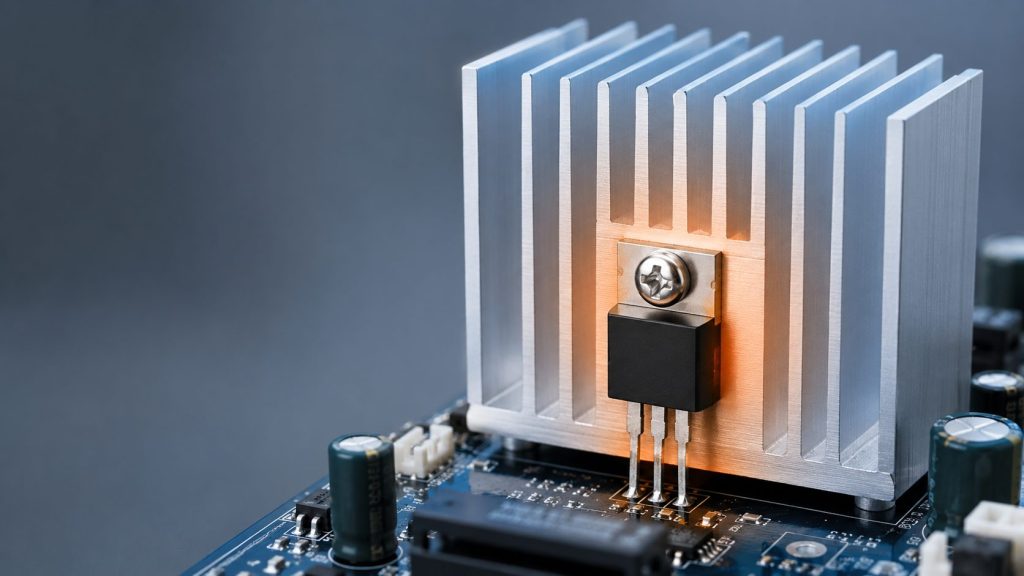

Saiba como escolher dissipador de calor para transistor, considerando resistência térmica, potência, encapsulamento, material e montagem.
- O dissipador deve ser dimensionado conforme potência dissipada, temperatura ambiente e resistência térmica do transistor.
- Encapsulamento, espaço disponível, ventilação e sistema de fixação interferem diretamente na escolha.
- Encapsulamento, espaço disponível, ventilação e sistema de fixação interferem diretamente na escolha.
Resumo preparado pela redação.
Escolher um dissipador de calor para transistor apenas pelo tamanho pode parecer um caminho rápido, mas dificilmente é o mais seguro. Quando o transistor trabalha com potência elevada, a capacidade de retirar calor precisa acompanhar as condições reais de funcionamento do circuito.
Uma escolha inadequada pode elevar a temperatura da junção, comprometer a confiabilidade do componente e até exigir mudanças posteriores na placa ou no gabinete. Em um projeto produzido em série, esse tipo de correção custa tempo e dinheiro.
Por isso, vale olhar para alguns dados antes de definir o modelo. Potência dissipada, resistência térmica, encapsulamento, ventilação, espaço disponível e processo de montagem ajudam a chegar a uma escolha muito mais consistente.
Como escolher dissipador de calor para transistor?
Para escolher um dissipador de calor para transistor, comece entendendo quanto calor o componente realmente precisa transferir para o ambiente. Esse calor está diretamente relacionado à potência dissipada pelo dispositivo durante seu funcionamento.
O datasheet do transistor deve ser uma das primeiras referências. Nele, procure informações como temperatura máxima de junção, resistência térmica entre junção e encapsulamento e limites previstos pelo fabricante para o componente.
Também considere a temperatura máxima do ambiente onde o equipamento trabalhará. Um dissipador dimensionado para uma bancada a 25 °C pode ter comportamento diferente dentro de um painel ou gabinete que opere a 50 °C.
Depois disso, é possível comparar as necessidades do projeto com os diferentes modelos de dissipadores disponíveis. A Microsink mantém uma linha específica de dissipadores de calor para aplicações eletrônicas e industriais.
O que verificar antes de escolher o dissipador?
Alguns dados reduzem bastante a margem de erro durante a especificação:
- potência que será dissipada pelo transistor;
- temperatura ambiente máxima prevista;
- temperatura máxima de junção indicada pelo fabricante;
- resistência térmica do encapsulamento;
- modelo e dimensões do encapsulamento;
- espaço disponível no equipamento;
- ventilação natural ou forçada;
- quantidade de componentes ligados ao mesmo dissipador.
Essas informações também facilitam o contato com o fabricante. Em vez de procurar apenas um dissipador de determinado tamanho, você passa a apresentar as condições que a solução térmica precisa atender.
Quanto mais próximo o dimensionamento estiver da condição real de trabalho, menor será a dependência de tentativa e erro.
Isso ganha ainda mais importância quando o dissipador fará parte de um produto fabricado continuamente, já que qualquer alteração posterior pode atingir placa, gabinete, ferramental e processo de montagem.
Resistência térmica é um dos principais critérios
Ao comparar um dissipador de calor para transistor, um dos dados mais importantes é a resistência térmica, normalmente apresentada em °C/W. Esse valor indica, de maneira simplificada, a dificuldade encontrada pelo calor para chegar ao ambiente.
O calor sai da junção do semicondutor, atravessa o encapsulamento, passa pela região de contato com o dissipador e segue até o ar. Cada trecho oferece alguma resistência à transferência térmica.
A Texas Instruments apresenta esse caminho por meio de resistências térmicas equivalentes entre junção, encapsulamento, dissipador e ambiente.
Quanto menor for a resistência térmica necessária entre o dissipador e o ambiente, maior tende a ser a capacidade de dissipação exigida da peça. É por isso que olhar somente para comprimento, largura ou número de aletas não basta para dimensionar o conjunto.
Como calcular a resistência térmica do dissipador?
Uma aproximação bastante utilizada para o dimensionamento é:
RθSA ≤ (TJmáx − TA) / PD − RθJC − RθCS
Nessa relação, RθSA representa a resistência térmica máxima desejável do dissipador para o ambiente. TJmáx é a temperatura máxima de junção considerada no projeto.
TA representa a temperatura ambiente, PD é a potência dissipada, RθJC é a resistência entre junção e encapsulamento e RθCS corresponde à interface entre encapsulamento e dissipador.
O cálculo ajuda a transformar uma necessidade térmica em um parâmetro objetivo de seleção. Ainda assim, fatores como ventilação, posição de montagem e distribuição do calor precisam entrar na análise final.
Exemplo de dimensionamento de dissipador
Imagine um transistor dissipando 20 W em um equipamento cuja temperatura ambiente interna pode atingir 50 °C. Considere, para o exemplo, uma temperatura de junção limite de 150 °C.
Se a resistência térmica entre junção e encapsulamento for 1,5 °C/W e a interface entre encapsulamento e dissipador adicionar 0,5 °C/W, temos 100 °C de diferença entre junção e ambiente.
Dividindo 100 °C por 20 W, chegamos a 5 °C/W disponíveis para todo o caminho térmico. Depois de descontar 1,5 °C/W e 0,5 °C/W, o dissipador precisaria apresentar aproximadamente 3 °C/W ou menos, dentro das condições consideradas.
O exemplo serve para mostrar a lógica do cálculo. Na prática, é recomendável trabalhar com margem térmica, já que temperatura ambiente, fluxo de ar e carga podem variar durante a operação do equipamento.
Encapsulamento do transistor interfere na escolha
O encapsulamento precisa ser compatível física e termicamente com o dissipador. Modelos como TO-220, TO-247 e TO-3, por exemplo, possuem dimensões e formas de fixação diferentes.
Confira posição dos furos, superfície disponível para contato, espessura da peça e altura total permitida dentro do equipamento. Um dissipador pode atender termicamente e, ainda assim, não funcionar mecanicamente naquele projeto.
Quando vários transistores, diodos ou tiristores forem instalados no mesmo dissipador, a análise precisa considerar o conjunto. A potência total dissipada e a distribuição dos componentes ao longo da superfície alteram o comportamento térmico.
A Microsink também disponibiliza fixadores para transistores, diodos e tiristores, permitindo considerar dissipador e sistema de montagem durante a especificação.
Dissipador para montagem na placa
Em equipamentos produzidos em quantidade, o método de montagem também merece atenção. Cada etapa manual acrescentada ao processo pode aumentar o tempo necessário para montar uma placa.
A Microsink pode fornecer dissipadores com terminais soldáveis para montagem em placa de circuito impresso no sistema PTH, pin through hole. Os terminais atravessam os furos da placa e podem ser integrados ao processo produtivo.
Essa configuração ajuda quando o fabricante precisa manter posição, repetibilidade e facilidade de montagem do dissipador dentro do conjunto eletrônico.
Pensar no dissipador junto com o layout da PCB evita aquele problema conhecido no fim do projeto: descobrir que a solução térmica escolhida não cabe onde deveria.
Alumínio, cobre ou dissipador estampado?
O material é outro fator que influencia a escolha. O alumínio é bastante utilizado pela combinação entre condução térmica, peso, disponibilidade e possibilidade de produzir perfis com diferentes geometrias.
A Microsink fabrica dissipadores de calor em perfil de alumínio e cobre. Os perfis permitem trabalhar com diversas dimensões e configurações de aletas conforme as características da aplicação.
A empresa também trabalha com dissipadores estampados em chapa de alumínio e latão estanhado. Esse tipo de construção pode atender projetos com requisitos específicos de formato, montagem e espaço.
Não existe um único material indicado para qualquer situação. A escolha precisa considerar desempenho térmico, dimensões, massa, método produtivo, forma de montagem e custo do conjunto.
Tamanho do dissipador é suficiente para comparar modelos?
Não. Dois dissipadores aparentemente parecidos podem apresentar comportamento térmico diferente em razão da geometria, área superficial, material e orientação das aletas.
As aletas ampliam a superfície de contato com o ar. Mas sua eficiência também depende de como esse ar circula ao redor da peça.
Um dissipador muito grande, instalado em uma região sem circulação adequada, pode entregar um resultado diferente do esperado. Da mesma forma, um modelo corretamente posicionado pode aproveitar melhor a convecção disponível no equipamento.
Por isso, dimensão física e resistência térmica precisam ser analisadas em conjunto. Comparar somente comprimento e largura oferece uma visão incompleta da aplicação.
Ventilação natural ou forçada muda o dimensionamento
O fluxo de ar tem influência direta sobre a transferência de calor. Em sistemas de convecção natural, o movimento ocorre principalmente pela diferença de temperatura e densidade do ar.
Na ventilação forçada, ventiladores movimentam o ar pela superfície do dissipador. Essa condição pode melhorar significativamente a transferência térmica, dependendo da geometria e da velocidade do fluxo.
Mas adicionar ventilação significa incluir outros pontos no projeto, como consumo elétrico, espaço, ruído, entrada de poeira e vida útil do próprio ventilador.
O dissipador deve ser dimensionado para a ventilação que realmente existirá no equipamento. Considerar um fluxo de ar que depois não estará presente pode resultar em temperatura acima do planejado.
Interface térmica e fixação precisam de atenção
Mesmo quando transistor e dissipador parecem perfeitamente encostados, suas superfícies possuem pequenas irregularidades. Esses espaços microscópicos podem prender ar, que possui baixa capacidade de transferência de calor.
Materiais de interface térmica são utilizados para melhorar esse contato. Dependendo da aplicação, podem ser empregados pasta térmica, grease, pads ou outros materiais apropriados.
A Onsemi explica que as irregularidades entre as superfícies criam espaços de ar e que a técnica de montagem influencia diretamente a resistência térmica de contato.
Quando o encapsulamento exige isolamento elétrico em relação ao dissipador, o material isolante também precisa fazer parte do cálculo. Todo elemento inserido no caminho do calor pode acrescentar resistência térmica ao conjunto.
Aperto e fixação também afetam o desempenho
O sistema de fixação precisa manter contato adequado entre o componente, a interface e o dissipador. Uma montagem frouxa pode criar resistência adicional e prejudicar a transferência térmica.
Pressão excessiva também não é desejável. Dependendo do encapsulamento, apertos inadequados podem causar deformações ou tensões mecânicas.
A documentação da Onsemi trata especificamente de resistência térmica de contato, métodos de montagem e torque em encapsulamentos de potência.
É um detalhe que merece atenção. Um dissipador corretamente dimensionado pode apresentar desempenho inferior ao calculado quando a montagem térmica não é bem executada.
Quando vale solicitar um dissipador personalizado?
Nem todos os equipamentos conseguem utilizar uma peça exatamente como ela sai de um perfil padrão. Furos, cortes, roscas e outras operações podem ser necessários para adaptar o dissipador ao produto.
Nessas situações, vale analisar a fabricação junto com o fornecedor. A Microsink atua também na prestação de serviços de usinagem e estamparia em metais, incluindo peças produzidas conforme projeto do cliente.Isso permite trabalhar aspectos térmicos e mecânicos dentro do mesmo desenvolvimento, principalmente quando o projeto possui restrições de espaço ou exige uma configuração específica de montagem.
Para produtos fabricados em escala, essa integração também facilita a padronização. Receber uma peça preparada para o processo do cliente pode reduzir operações internas e simplificar a montagem final.
Como comprar dissipador de calor para transistor?
Antes de solicitar orçamento de um dissipador de calor para transistor, organize os dados principais da aplicação. Não é necessário chegar ao fornecedor com todas as respostas, mas algumas informações ajudam bastante.
Informe o transistor utilizado, potência dissipada, encapsulamento, temperatura ambiente prevista, espaço disponível, quantidade necessária e se haverá ventilação forçada. Caso exista desenho mecânico ou projeto da montagem, ele também pode ajudar na análise.
A Microsink atua no mercado brasileiro há mais de 30 anos na fabricação de dissipadores de calor em perfil de alumínio e cobre e dissipadores estampados em chapa de alumínio e latão estanhado.
A empresa conta ainda com engenharia de aplicação para oferecer suporte técnico durante a definição do produto, processo de compra e pós-venda. Esse acompanhamento é útil quando a necessidade do projeto precisa ser transformada em uma especificação viável de fabricação.
Escolha o dissipador de calor para transistor certo
Escolher um dissipador de calor para transistor exige olhar para o caminho completo percorrido pelo calor. Potência, resistência térmica, temperatura ambiente e encapsulamento formam a base da especificação.
Depois entram as condições práticas: espaço disponível, circulação de ar, material, forma de fixação, interface térmica e processo de montagem.
Quando esses fatores são considerados desde o início, o dissipador deixa de ser uma peça escolhida por aproximação e passa a fazer parte efetiva do projeto térmico do equipamento.
Uma definição bem-feita reduz o risco de superaquecimento, retrabalho e alterações tardias no produto, principalmente quando a aplicação será produzida em escala.
